室外通信机柜制造工艺,柜体设计注意什么?

室外通信机柜制造工艺,柜体设计注意什么?

作者:admin    来源:本站    发布时间:2021-01-29    浏览量: 177

室外通信机柜是可以安装在户外的一种方案,也就是说 主设备、电池、电源系统、传输系统都塞到机柜里面,马路边建站,建个通信杆,那么 本文接下来我就带大家一起来看看关于室外通信机柜制造工艺,柜体设计注意什么的内容,希望对需要的朋友能有所帮助。

一、室外通信机柜制造工艺

1、涂层外观

涂层表面应连续、均匀,纹理与相应的标准样板保持一致,且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷。

对于无喷涂处理的机柜,外表面的光泽和纹理应均匀美观。

2、涂层附着力

机柜表面的涂层经附着力试验后,满足GB/T 9286-1998 表1中等级1的要求。

3、涂层抗冲击

机柜表面的涂层经抗冲击试验后,无放射状裂纹、缺口等缺陷。

4、涂层抗老化

机柜表面的涂层抗老化。

5、涂层耐溶剂

机柜表面的涂层经耐溶剂试验后,目测表面不应出现失光、明显掉色和出现被擦拭的迹象。

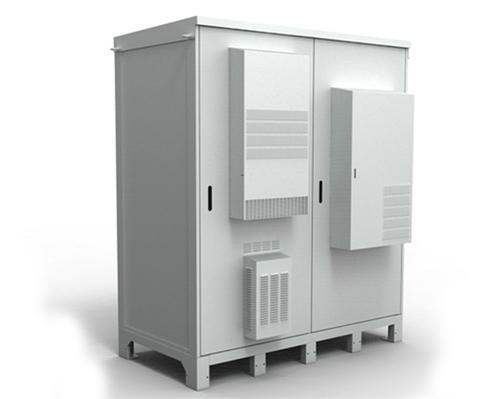

室外通信机柜

二、柜体结构设计注意要点

1、机柜主体框架

机柜主体框架应进行标准化设计,便于不同功能机柜进行组合。采用焊接结构,户外型静电喷涂粉末工艺保证了机柜的机械强度﹑刚性和防腐蚀的可靠性能。起吊装置,应设置在主框架上便于起吊时承受机柜本身重力。

2、机柜内部

机柜内部结构部分可根据19in、21in、。23in或24in标准系列化;机架高度尺寸宜按25mm或44.45(U)标准进行标准化设计通用性强。具体使用时可根据实际需求进行扩展组合满足通信设备的安装。柜体内部的通信和电源线路可采用布放或绑扎的方式固定其布置的位置在柜体内左右两侧的走线槽或者扎线板中;柜体底部应开过线孔。所有位于柜体以外的线缆均通过该孔;多台机柜之间采用柜外底座走线方式且机柜底部应配置过线孔并配置过线圈,过线孔和开孔处应磨光不能有毛刺锐角等伤人。

3、机柜底座

机柜底座应进行标准化设计,便于不同功能机柜进行组合,使用厚度不小于2.0mm的热浸镀锌钢板,底座高度不小于200mm.

4、机柜门板结构部分

电池柜应有排氢装置排氢孔面积应符合国标GB7260.1的要求;支持机柜门板灵活更换;开门角度大于120° ,同时柜体门具有限位装置;该限位装置应在柜体门打开时自动发挥启动需要取消限位时再采用手动关闭;柜体门需配备锁具该锁的锁紧装置应大于等于三点。同时支持挂锁的方式;柜体门绞链使用内饺链,配置数量应不少于3个,对于高度1800mm 机柜绞链数量则宜配置5个。

在通风口的设置上应倾斜向下以防止雨水等进入柜体内部。同时为防止啮齿动物或昆虫进入柜体内部应在通风口布置防尘网,该防尘网还应具备防尘土。易于清洗维修﹑耐腐蚀等特点。机柜门板结构形式应满足采用工业级通风设备时风道设计合理散热性能稳定可靠、寿命长,通风散热效果好既可有效的降低主设备散发出来的温度,又提高了设备使用的安全性。

5、机柜接地保护

机柜应设置接地排为保障该接地排可靠接地要求其截面积大于等于50平方毫米材料上选用防腐处理的金属铜采用并连接至地排各金属零件以及和地排之间的检测电阻应该小于0.1Q.与地排连接的接地线中铜芯的截面积应大于16平方毫米且接地点必须清晰标明。

6、防盗保护

柜体不能有从外部可直接拆卸的﹑影响自身使用和安全的结构;机柜门必须配备可靠锁具客机用话徳损性能闭的情况下不能够进行操作;机柜所使用的锁具抗破坏性能应符合GA/T 73-1994中的B级要求。

7、防护等级

电源设备柜和设备柜的防护等级必须满足GB 4208-2008中IP55的要求综合柜设备舱的防护等级必须满足GB 4208_2008中IP55的要求综合柜电池舱和电池柜的防护等级必须满足GB 4208-2008中IP45的要求。

以上就是我给大家分享的关于室外通信机柜制造工艺,柜体设计注意什么的内容,更多问题可以关注我们。
