门架站点的到货验收之所以麻烦，是因为一份清单要同时对上投标配置表、厂家产品页和送货单三份文件。ETC一体化智能机柜把供配电、电池备电、制冷、动环监控、光纤配线和交换功能装进同一个柜体，项目里任何一项写得含糊，都要在通车前补回来。下面按产品参数表的顺序把标准配置逐项拉出来，每项列出规格、数量和“本批是否含”，另有两项配置口径需要签约前在《正式技术规格确认单》中写明，再签字或组织评审。
这台柜为什么存在
高速公路主线之上的门架位置没有机房，设备只能露天安装，而这些设备包含的不只是收费业务单元。按厂家对这套方案的定义，它面向ETC门架机电设备的户外运行环境，方案统筹电源系统（ISPS）供配电、电池备电、空调制冷、消防安全、配电模块和智能监控等内容，柜体内预留设备空间安装交换机和ETC业务设备（ETC一体化智能机柜产品页）。其中消防相关配置在方案组成中被提及，但参数表未列出具体名称、规格与数量，实际按项目方案与确认单界定，下面的标准配置清单不单独列入这一项。
门架顶上没有稳定的室内环境。供电中断要靠本地电池撑过切换和等抢修，夏季柜内温度要靠空调压住，运维人员也不可能频繁爬上两米多的柜体去查状态，于是门锁、水浸、烟感和远程状态检测都交给柜子自己管。柜体内部按19英寸标准安装单元，主柜体具备防雨、防尘等多重防护，适配高速户外环境。
机柜之上还压着一层国家层面的依据。交通运输部于2019年8月8日发布《高速公路ETC门架系统及关键设备检测规程》（交通运输部公告2019年第57号，自发布之日起施行），由交通运输部公路科学研究院主编（中国政府网公告原文）。评审时因此要分两层看：业务设备与关键设备是否满足对应检测规程，以及承载这些设备的机柜配置是否与合同一致。
标准配置逐项
参数表共13行，按功能可以归成三类。按类别打勾，比逐行扫更容易发现漏项。
柜体与进出线
第一项是一体化机柜，外形尺寸2200×800×1000mm，铝型材框架加复合板结构，数量1。同一行备注“含照明、机架、接地、电池架等”，这几样没有单独成行，验货时如果只点柜壳，电池架和接地排很容易被跳过。
光纤配线为24芯ODF光纤单元配线架，数量1。门架站点的光缆成端需求决定这一项够不够用：24芯是标准值，本段光缆芯数更多时，在确认单上写明是扩容还是另配，比事后补件省事。
供电与备电
配电单元是4U机架，含市电、油机转换和防雷，数量1，备注写明“双路输入（市电、油机）”；电源系统为3KVA电源、4U，数量1；PDU为交流220V、6位国标，数量1；电池一栏按参数表登记为240V 100AH、数量2，可选配铅酸电池。
产品特点段对电源的描述比参数表多一层：两台3KVA UPS采用纯正弦波输出与零转换技术，市电中断可瞬间切换，并能智能管理蓄电池。参数表只列了一条“3KVA电源 4U”，所以“两台UPS”出现在特点段而不是配置行。合同里电源系统的实际台数与型号对应关系，需要按确认单落到具体条目上。
制冷、监控与业务设备
空调为1500W AC，数量1。动环监控单元在第9行是“多路DI/DO接口”、数量1，备注“含水浸、温湿度、水浸、烟感等”，原文在备注里重复了一次水浸；第13行另列为“220V电压”、数量1，这是参数表另列的动环监控供电条目，是否对应同一套监控单元的供电要求，签约前需一并核实，验收时按现场实际接线的监控单元清点。特点段补充说，集成的动环监控单元能检测柜内与设备状态并支持远程控制。参数表下方同时给出环境条件：工作温度-20℃~+60℃，贮存温度-40℃~+65℃，工作相对湿度不大于80%（+30℃时），贮存相对湿度≤90%~96%（40℃±2℃），大气压力70~106kPa。
按参数表列项，成套配置含24口全千兆POE机架式交换机1台和视频抓拍1套（主机、传感器等）；锁具则是智能电子锁864型1套加无源智能锁1套，随配电子钥匙1把。交换机在参数表里是成套配置的一项，方案说明又只承诺预留安装空间，所以本批是由柜体随柜交付还是由集成商另行安装，需在合同或确认单里写明。ETC业务设备本身同样按项目清单确认，柜子提供的是空间、供电与监控条件。
签约前的两项确认
还有两项配置口径，签合同前需要在确认单里写成明确的数值，否则验收时双方会各按各的理解执行。
一、备电规格的电压、容量、组数与电池类型
参数表第7行登记的电池为240V 100AH、数量2，可配铅酸电池；产品特点第04条则按DC48V 100AH磷酸铁锂描述，并给出单组备电约4.8小时、两组可满足8小时。两处口径在电压制式与组数表达上不同，采购时不必在两者之间猜，正确做法是让确认单写死四项：电压制式、单体容量、组数、电池类型（磷酸铁锂或铅酸）。
确认单还承担第二重作用。产品页注明所列参数为标准值、实际性能可能因安装环境与组件匹配度等因素有所差异，最终技术方案以《正式技术规格确认单》为准。因此验收条款里承诺的备电时间应附带负载条件和实测方法：4.8小时与8小时是原文按两种口径分别给出的时长声称，原文没有同时列出对应的负载，直接写进合同容易在测试当天产生争议。
二、IP55属于空调，整柜等级另行取值
产品特点第06条的原文是“DC48V节能无水空调可自产自消冷凝水，智能温控且防水等级达IP55”。这句话的主语是这台空调，IP55描述的是它的防水等级，与柜体本身是两个对象。把这条写成整柜防护等级，柜体就多了一个没有依据的指标。
整柜防护在产品页只有定性表述：主柜体具备防雨、防尘等多重防护。项目文件如果要求填写整柜防护等级，需以确认单或检测报告上的数值为准。雨向、门缝结构和安装朝向在门架现场各不相同，同一款柜体的实际表现也会有差别，这一条值得在评审时单独问清。
双路进线解决了什么

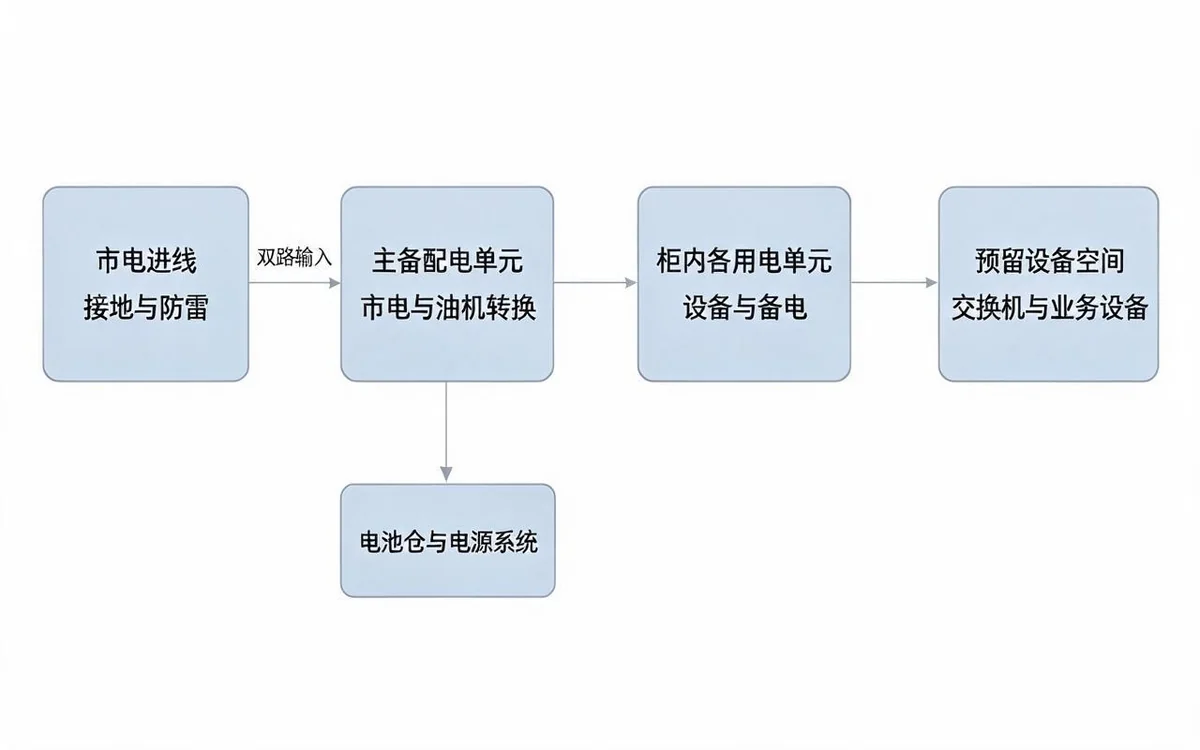

配电单元的备注是“双路输入（市电、油机）”，特点段说柜内有主备配电单元、双路进线支持多路输出，满足ETC设备7×24小时连续供电需求。两个进线口提供的是接入与转换条件：市电走一路，另一路留给现场引接油机，市电停供时不必等到重新布线才有第二条电源可用。是否自动切换、油机是否随项目配置，参数表没有给出，以确认单为准。
“双路”并不自动等于“两路都在线”。参数表能确认的是转换功能与两条进线的接口；转换由自动还是人工完成、油机侧有无独立保护，参数表没有写。验收记录里补上三项会更稳妥：切换操作方式、切换后的带载范围、油机进线侧的接线与接地做法。
四栏核对表
把上面的内容压成一张表，到货当天可以直接对照点收。规格与数量取自产品参数表；“本批是否含”留给现场按合同和送货单填写，这里不预设答案。
| 项目 | 规格（按参数表） | 数量 | 本批是否含 |
|---|---|---|---|
| 一体化机柜 | 2200×800×1000mm，铝型材框架+复合板结构，含照明、机架、接地、电池架等 | 1 | □ |
| 配电单元 | 4U机架，含市电、油机转换、防雷；双路输入（市电、油机） | 1 | □ |
| 空调 | 1500W AC | 1 | □ |
| 智能电子锁 | 864型 | 1 | □ |
| PDU | 交流220V，6位国标 | 1 | □ |
| 电源系统 | 3KVA电源，4U（特点段另述两台3KVA UPS，台数以确认单为准） | 1 | □ |
| 铁锂电池 | 240V 100AH，可选配铅酸电池（电压、容量、组数以确认单为准） | 2 | □ |
| ODF单元 | 24芯ODF光纤单元配线架 | 1 | □ |
| 动环监控单元 | 多路DI/DO接口，含水浸、温湿度、烟感等 | 1 | □ |
| 无源智能锁 | 无源，配电子钥匙1把 | 1 | □ |
| 交换机 | 24口全千兆POE机架式；参数表列1台，本批随柜交付或另行安装以合同/确认单界定 | 1 | □ |
| 视频抓拍 | 主机、传感器等 | 1 | □ |
| 动环监控单元（供电条目） | 220V电压；与上一行监控单元的关系需核实 | 1 | □ |
表格之外还有一组环境条件要一并记录：工作温度-20℃~+60℃、贮存温度-40℃~+65℃，以及工作相对湿度不大于80%（+30℃时）。这些数值描述的是整机的工作条件，不能用作风雨防护等级。
到货与评审现场要问的三个问题
清单解决的是“有没有”，剩下的问题得当面问清楚。
- 电池这一项按哪套口径执行？请对方在确认单里写明电压制式、单体容量、组数和电池类型，并说明本批是否配铅酸电池。
- 整柜防护等级怎么表述？招标文件要求写数值时，需要哪份报告或确认单支撑，不能拿空调的IP55代替。
- 交换机、视频抓拍和ETC业务设备中，哪些随本次合同交付、哪些由集成商另行安装？柜子提供安装空间与供电，供货边界直接决定线缆成端、端口配置和调试责任归谁。
下一步
按四栏表把本批清单勾完，把两项需要在确认单里写明口径的配置单独列出来，再带上项目的光缆芯数、业务设备清单和站点电源条件去索取《正式技术规格确认单》。如果项目还需要枢纽级的数据处理机房而非门架机柜，可以对照ETC一体化智能机房；机柜在户外场景下的设计思路，另见ETC室外一体化机柜的设计思路。
