ETC一体化智能机柜

ETC一体化智能机柜


   为满足ETC门架系统众多机电设备户外(高速公路主线之上)运行环境的需求,我公司设计并推出 ETC 门架系统用户外一体化智能综合柜系统解决方案,包含 电源系统(ISPS)供配电、电池备电、空调制冷、消防安全、配电模块、智能监控等,并预留一定设备空间,供安装交换机、ETC业务设备等。
    户外一体化智能机房还综合考虑了供配电冗余设计、连续制冷、锂电(或铅酸电池)备电等特殊性能,提高整体设备运行安全。
  产品设计优势:
 创新型结构设计
高速公路ETC门架智能机柜采用“拼装式模块化”的创新型结构设计,客户可现场快速安装,各功能模块分步安装,预留线槽、孔以及对插端子;设备安装方便、线缆走线便捷美观。
 功能模块化设计
高速公路ETC门架智能机柜集电源转换供应、后备电源(N+1)储能、数据采集、数字报警、摄像单元、智能温控等多个功能模块于一体,实现了产品的高可靠性、高集成性、易维护性。
 远程网管功能
高速公路ETC门架智能机柜配套的后台设备运维管理系统,能够配合甲方需求,进行远程监测高速公路ETC门架智能机柜内设备的状态(设备工作状态、逆变与整流电源运行状态、环境状态、门开合状态等)、处理工作异常或设备故障(自动巡检、主动告警、1000条日志记录、GPS定位、设备自动上线等)、实时远程管理(信息查询、参数配置、自动同步、远程开关控制等)。
产品功能特点:
1、主柜体(ETC综合设备柜)
  机柜内部包含嵌入式开关电源、逆变电源、100AH 48V铁锂电池、电源防雷、配电单元、动环监控、摄像单元、无水空调、风扇、照明灯及传感器,机柜内单元采用标准19英寸安装、接线方便,每个单元均可独立更换。机柜适合户外环境使用,具备防雨、防尘、通风散热、抗紫外线(耐老化)、防盗、防锈;箱体具有明显标识,表明机柜用途等;箱体大小根据配套设备的数量和尺寸来设计,并预留充足的空间,方便设备安装和维护。
2、集中供电
 柜内配备主备配电单元,配电单元由输入63A/4P*2,市电3路输出,UPS3路输出,维护插座*1,220V转48V电源*1及铜牌组成配电单元来集中给设备供电。
3、不间断逆变电源
   柜内配备两台3KVA的不间断逆变电源给设备供电,UPS电源的特点:
  * 纯正弦波输出,零转换时间,有效保证了负载不间断运行的可靠性
   * CPU微处理器控制,逆变电源系统自诊断、自保护,大幅延长UPS的使用寿命
   * 智能化管理,市电故障时可实现数据自动存储
   * 蓄电池在线管理,大幅延长蓄电池寿命,保护用户投资
   * 直流开机,无须市电可用蓄电池启动UPS及负荷机器
   * 全天候EMI/RFI滤波器防止了杂讯导致的数据错误
   * 可搭配发电机使用,有效净化发电机所产生的不良电力
   * 采用SPWM脉宽调制技术、IGBT功率模块,强力抗干扰,输出波形纯正
   * 充电速度快,长效机可提供约5-10A的初始充电电流
   * 绿色环保电源,输入功率因数高达95%以上,避免对电网的污染

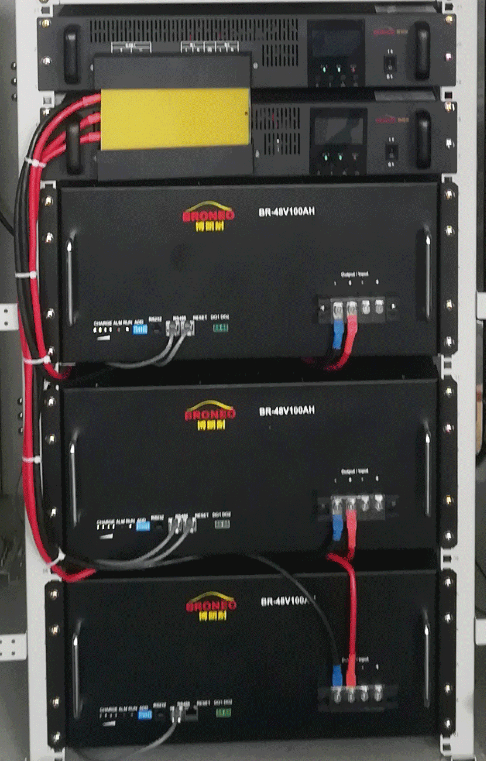

4、DC48V 100AH磷酸铁锂电池组

根据高速公路的使用场景的高温特性和设备的功耗,我们选用DC48V 100AH磷酸铁锂电池电池,磷酸铁锂电池的特点:
1)      磷酸铁锂电池的寿命长,循环寿命在2000次以上。在同样的条件下,磷酸铁锂电池可使用7到8年的时间。
1)      使用安全。磷酸铁锂电池经过严格的安全测试。
2)  充电快速。使用专用充电器,1.5C充电40分钟即可以使电池充满。
3)  磷酸铁锂电池耐高温,磷酸铁锂电池热风值可以达到350到500摄氏度。
4)  磷酸铁锂电池的容量大。
5)      磷酸铁锂电池没有记忆效应。
6)  磷酸铁锂电池绿色环保,无毒,无污染,原材料来源广泛,价格便宜。
选用100AH铁锂电池的依据:
例如柜内设备总功耗为1000W,则换算成DC48V直流工作电流为
1000W÷48V=20.8A;
100AH÷20.8A=4.8H;
所以在市电停电的情况下,DC48V 100AH的磷酸铁锂电池能为总功耗100W的负载供电4.8个小时左右,两组配置可以满足8小时备电需求。

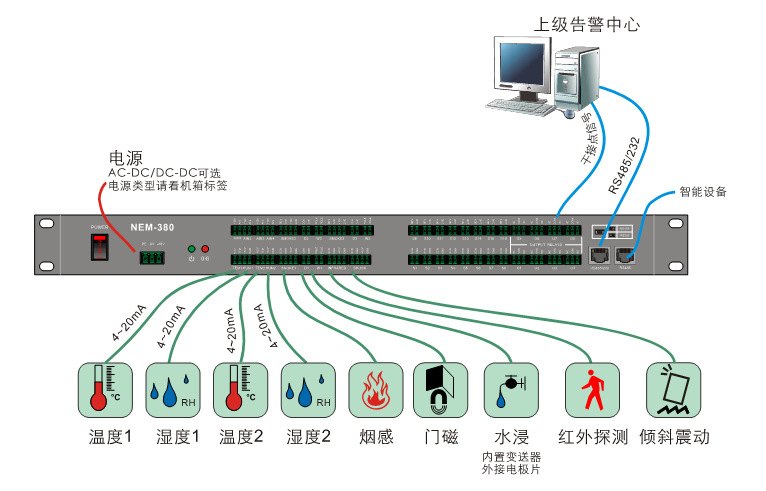

5、动环监控



GNU智能动环监控单元通过外接DC48V或者AC220V供电,可以提供2路10M/100M以太网口:1路调试口; 1路温湿度测量;8路通用模拟量测量(AI);2路交流电压检测;1路蓄电池组总电压测量;4路数字量输入(DI);4路数字量输出(DO);10路串口(包括8路RS485串口和2路RS232串口)等功能。
1)柜内状态检测功能:
Ø  温湿度检测:配备温湿度传感器,实时采集本地显示温湿度,并上传柜内温湿度情况;柜内温度过高上传高温告警。
Ø
柜门状态检测:实时检测柜门状态,柜门非法打开告警;柜门开启后,上报开门告警警。
Ø
烟雾状态检测:实时检测柜内是否有烟雾,当柜内有烟雾是,上传烟雾告警。
Ø
水浸状态检测:实时检测柜内是否有进水,当柜内有进水是,上传水浸告警。
2)箱内设备检测功能:
Ø  防雷器状态检测:实时检测防雷器好坏状态,。
Ø
220V强电检测监测:实时监测并上传电压状态,当市电断电时,上传市电断电告警。
Ø
电池组检测监测:实时监测并上传电压状态,当电池组电压过低时,上传电池组电压过低告警。
Ø
设备状态检测:通过RS485或RS232读取4路设备的数据,并将数据上传给数据中心
3)远程控制功能:
Ø  温控控制:可远程控制无水空调启停。
Ø
风扇控制:可远程控制风扇启停。
Ø
照明灯控制:可远程控制照明灯开关。
Ø
断路器控制:可实现远程断电重启。
Ø
复位控制:可远程控制系统复位。

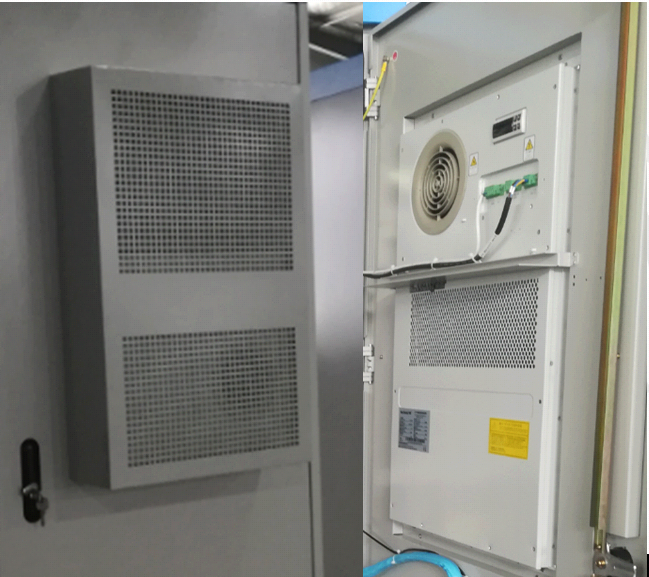

6、节能型直流无水变频空调

该产品是一款DC48V,1000W制冷量的空调,采用智能控制器根据环境温度的变化而自动检测、自动运行,并记录整个系统的运行时间、功耗、事件及历史数据,数据可存储100条事件信息、1280条历史数据记录、可查询256天的日志信息。
无水空调特点:
1)  空调制冷所产生的冷凝水,利用独特设计把水引到冷凝器上,利用冷凝器的热量将水消耗完全,无需排水可达到“自产自消”的效果,同时、低温的令凝水有效降低空调负荷,压缩机运作电流下降,实现节能目的。
2)  构思新颖,整体技术设计先进,从机械到硬件,从控制到云平台,都远远超越同行,制冷系统合理的设计,电气元件的选配,打水系统部分完美的设计,合理并简易安装方式等设计,既可以对设备制冷降温,又不需要排冷凝水,适用于任何场所,解决了所有排水困难问题,在附图结构可以看出,设计精巧,部件协调良好,配合电信电力行业机柜使用防水等级均达到IP55以上!
3)  自带干接点告警输出与RS485通信接口。
4)  系统设计有高/低温保护,使用更安全。

工作环境指标:
工作温度: -20℃-+60℃。
贮存温度:-40℃~+65℃
工作相对湿度:不大于80%(+30℃时))
贮存相对湿度:≤90%~96%(40℃±2℃)
大气压力:70~106kpa


主要配置说明:


ETC门架一体化智能机柜
序号 名称 规格 数量 备注
1 一体化机柜 2200*800*1000铝型材框架+复合板结构 1 含照明、机架、接地、电池架等
2 配电单元 4U机架,含市电、油机转换、防雷 1 双路输入(市电、油机)
3 空调 1500W  AC 1
4 智能电子锁 864型 1
5 PDU 交流220V,6位国标 1
6 ISPS电源系统 3KVA电源  4U 1
7 铁锂电池 240V  100AH 2 可选配铅酸电池
8 ODF单元 24芯ODF光纤单元配线架 1
9 动环监控单元 多路DI/DO接口 1 含水浸、温湿度、水浸、烟感等
10 智能锁 无源 1 配置电子钥匙1把
11 交换机 24口全千兆POE机架式 1
12 视频抓拍 主机、传感器等 1
13 动环监控单元 220V电压 1
