产品综述:

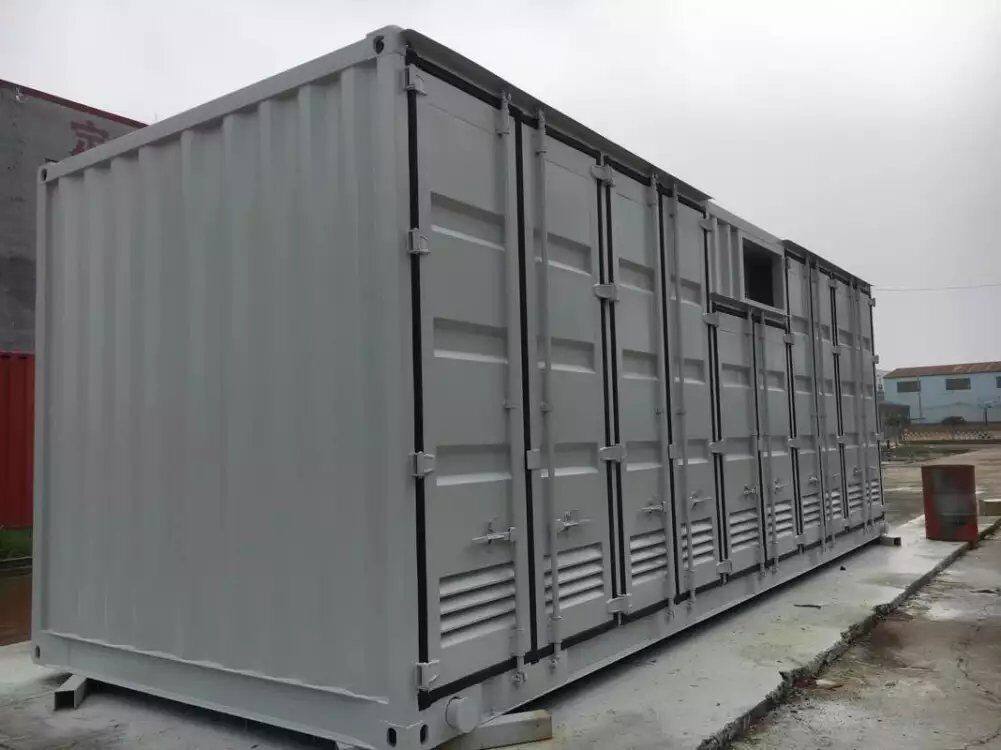

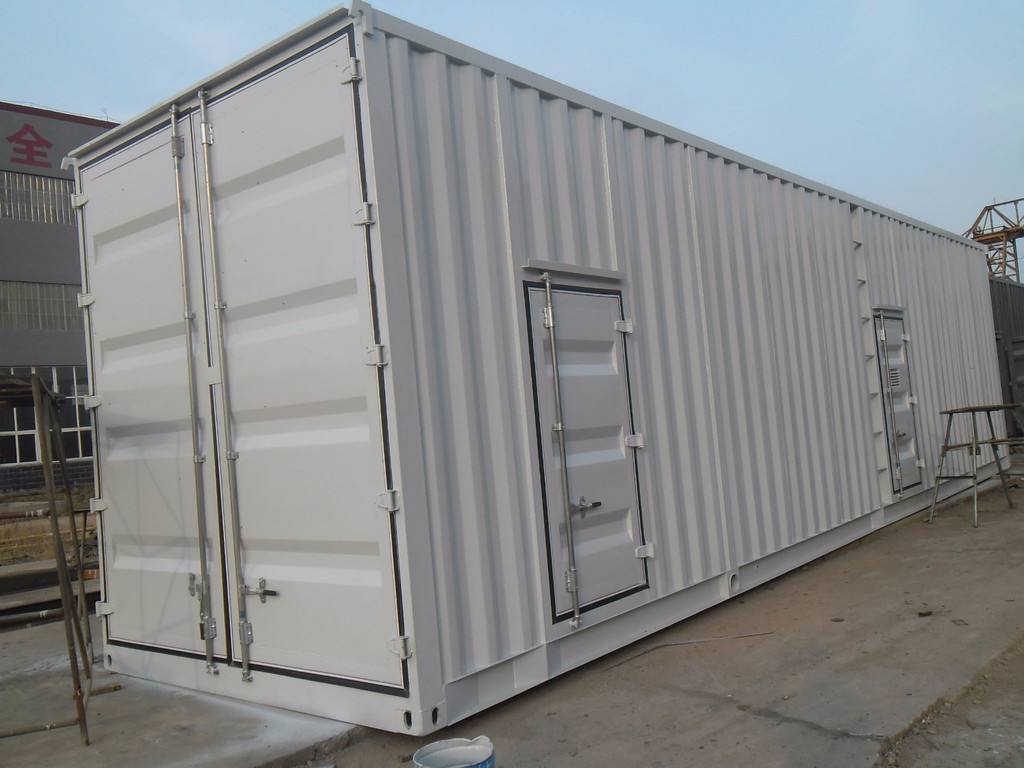

集装箱机房,是采用集装箱专用板制造而成,采用集装箱工艺,制作的一种机房,主要采用彩钢板材料结构为基础、再在房体外部增加一层铁甲构造的一种机房,具体很好的保温性能,增墙房体强度、应用于通信系统,直接处于户外气候条件下,为内部通信设备提供机械和环境保护的机房,其特征是可以在工厂生产,便于运输和现场安装,允许许可的人员进入操作,是一种可以集成主设备、系统电源、交直流配电、环境监控、散热设备、电池和防雷接地,并为基站提供户外工作环境和安全管理的一体化机柜,主要应用于屋顶、街边、山区、铁路沿线以及高、低温环境等各种室外场景,满足客户在节能减排、快速布署、多场景适应方面的需求。
产品特点
房体采用集装箱工艺结构、特制集装箱板制作;
快速组建:制造周期短,无需基地。
保温隔音:墙体采用岩棉夹层,隔音隔热。
耐久性强:钢板外壁,耐腐蚀,不生锈,不龟裂。
外表美观: 外壁可喷涂花色或图案,外观靓丽时尚。、
移动箱设备特点:采用集装箱为基本结构箱体外部涂用专用防锈漆或镀锌防腐处理,防盗门及高质断桥铝,塑钢窗设施,内部装饰可以根据实际需要铺设防火,保温隔板,彩钢板,木地板,防滑网(铝)地板,防静电地胶等,内部装修还可以根据客户的具体要求定制。
工作环境指标:
工作温度: -20℃-+60℃。
贮存温度:-40℃~+65℃
工作相对湿度:不大于80%(+30℃时))
贮存相对湿度:≤90%~96%(40℃±2℃)
大气压力:70~106kpa
主要配置说明:
序号 设备名称 规格 数量 备注
1 机房主体(FRP非金属材料) 4.6*2.8*2.5米 1套 规格可根据需求定制
材料规格可选
2 门 A级防盗门 3套
3 馈线窗/进线洞 9孔 2套 规格可根据需求定制
4 室内设备架 2000*600*600 1套 规格可根据需求定制
5 交流配电箱 380V 1架 规格可根据需求定制
6 组合开关电源 300~600A 1架 规格可根据需求定制
7 电池组(含电池架) 1~2组(500AH) 1组 规格可根据需求定制
8 电路系统 1套 1套 标配(可根据需求配置)
9 照明系统 1套 1套 标配(可根据需求配置)
10 动环监控 1套 1套 规格可根据需求定制
11 空调(含室外机防盗网) 1P~3P挂式 1台 规格可根据需求定制
12 消防设备 2~4L 1套 可选
13 地线排 2块 2块 可选
1.电源系统
系统总配置容量:-48Vdc/(120A~600A可选);
整流模块采用有源功率因数补偿技术,功率因数>0.98;
交流输入电压正常工作范围宽至90~280V;
系统工作温度范围宽至-5℃~+55℃;
扩展工作温度范围+55℃~+65℃;
采用软开关技术,效率高 >91%;
完善的电池管理,有负载下电和电池低电压保护;
等功能,延长电池寿命;
整流模块采用无损伤热插拔技术,方便维护;
完善的防雷设计,适应多雷暴地区;
完备的故障保护、故障告警功能;
低辐射,采用先进的电磁兼容设计,EN55022 ClassB IEC61000-4-6 IEC61000-4-3;
可靠性高,安全 可靠。系统设计全面符合安全标准EN60950和IEC 950
2.温控散热系统
空调型:通常称分体空调、不受安装位置的限制,更易与室内装饰的搭配。
功能:噪音较少,有的分体空调具有多重净化功能,可对室内空气进行净化,更具有换气功能的分体空调,以保健康。用于排氢或应急通风。广泛地应用于通信、电力等行业。
3.监控系统
环境监控系统是为通信行业基站、一体化机房、户外柜所开发的小型化、高可靠性的环境监控单元,专门用于对通信行业的基站、一体化机房、户外柜进行环境、设备控制和远程监视。
为你监视重要的环境因素与安全状况,比如温度、湿度、烟雾、水浸、门禁、震动/倾斜等。当传感器超出设置的阀值时,系统将通过蜂鸣器、系统日志等多种方式提醒你。
同时具备完善的设备检测功能,可以检测智能设备的运行状态。
信号采集功能,采集环境变量(如温湿度、烟雾等)、设备变量数据,经过 MCU 处理、分析,最终在远程计算机上为你呈现整个机房的状态;
报警功能,用户指定传感器的监控参数,如果现场读数超越限制,系统将发出告警信号;
3.通信机架
标准19“机架,600*600规格,可安装通信基站设备、电源设备等
4.走线加、铜排等
5.电池架
